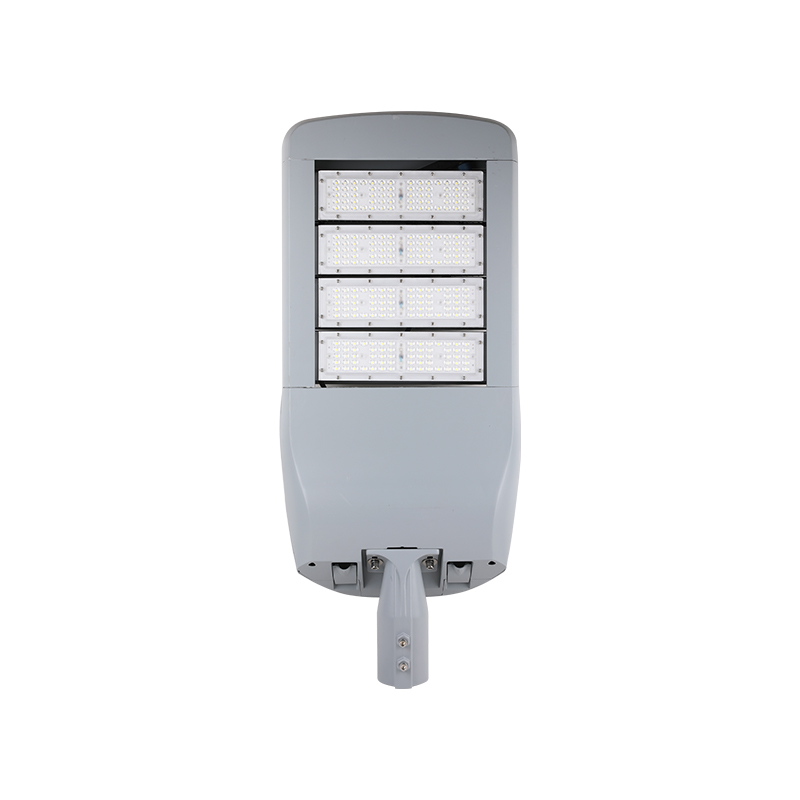

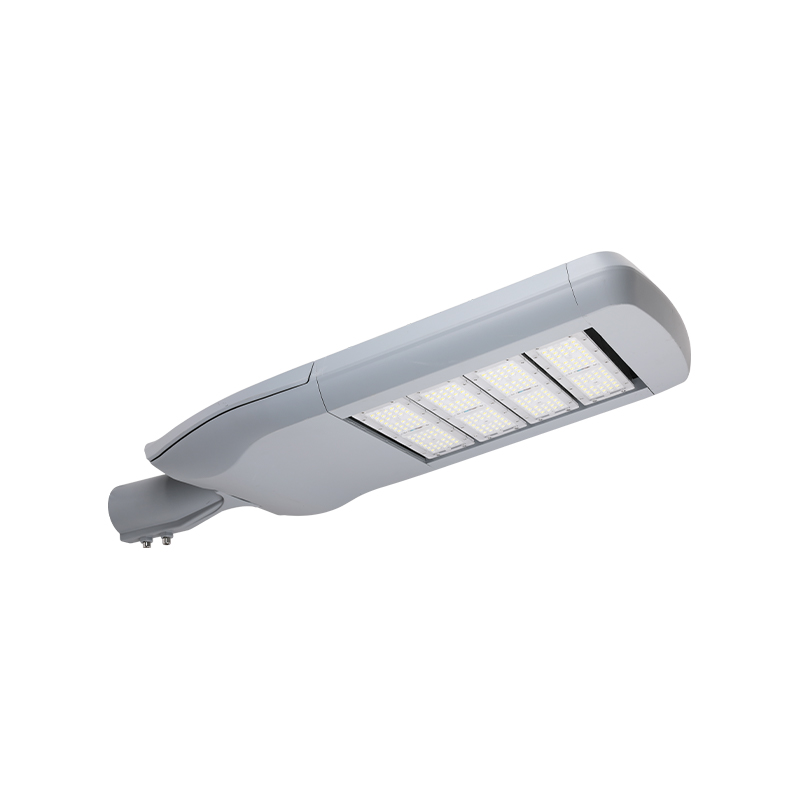

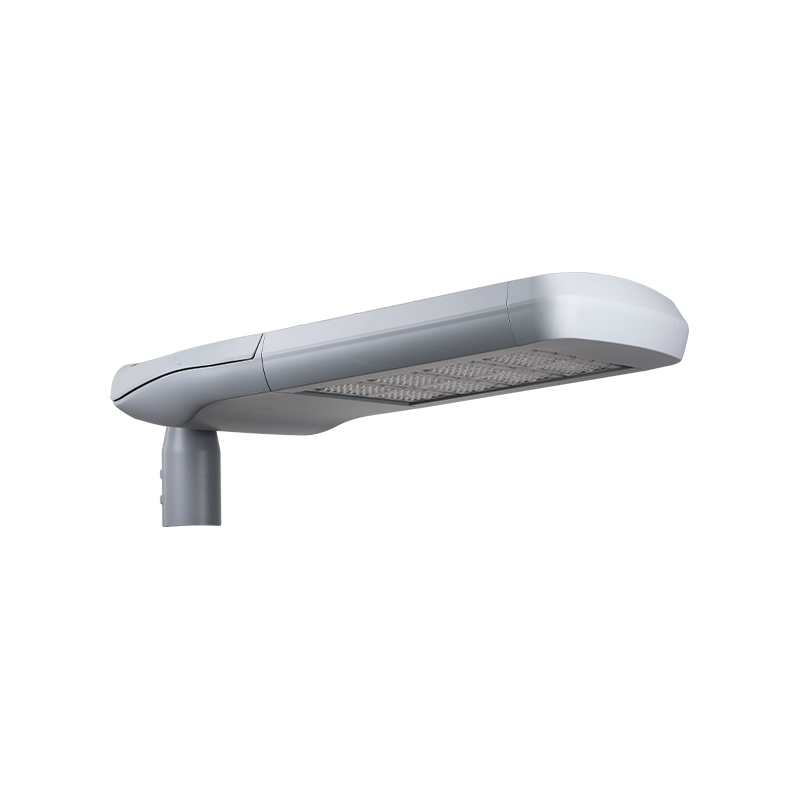

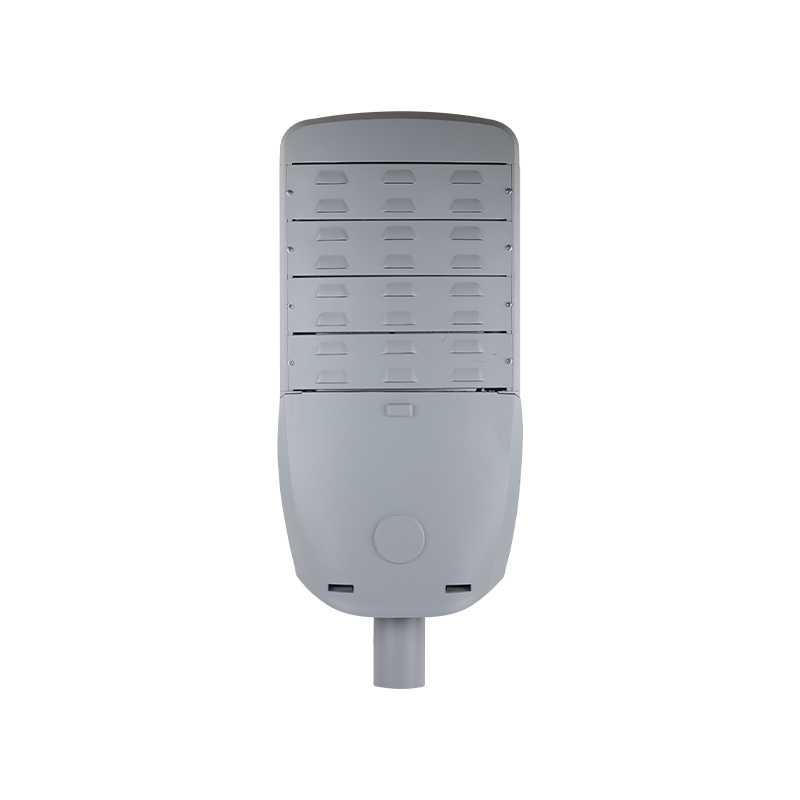

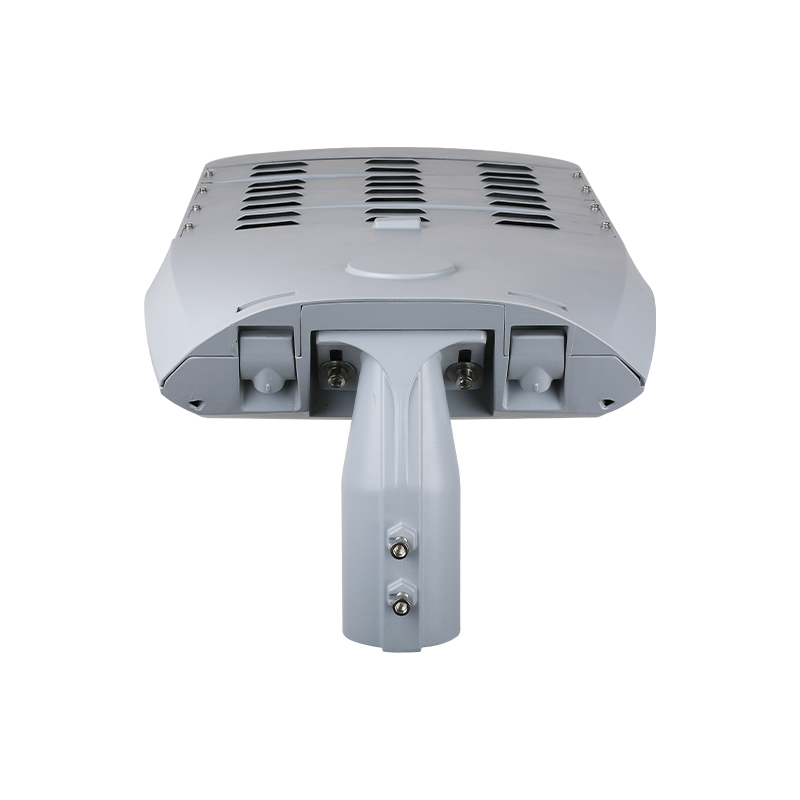

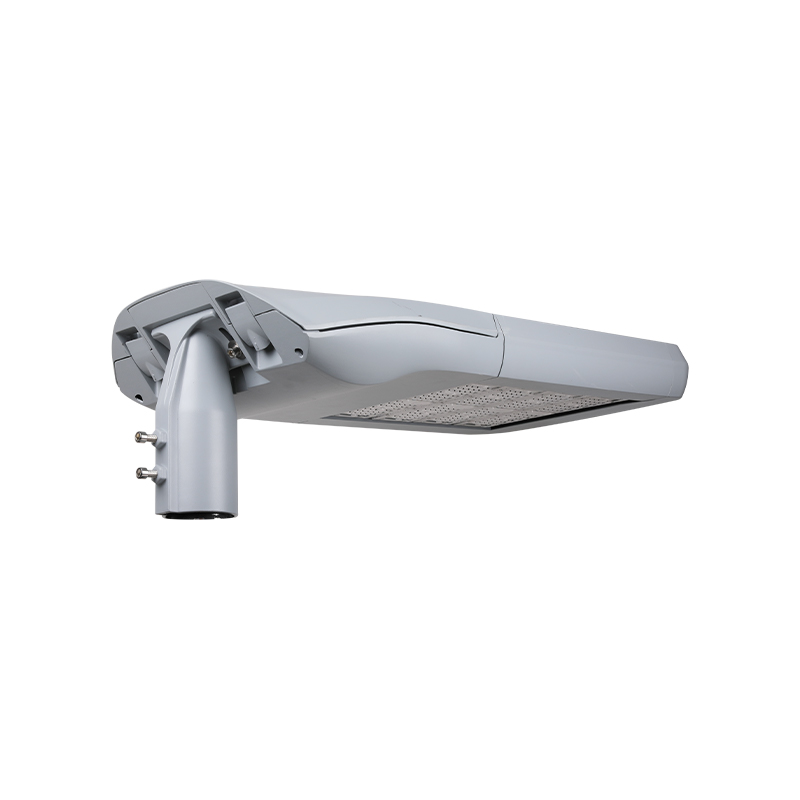

Farola LED de la serie FORTUNE MODULAR con diseño de motor modular

Descripción del producto

FORTUNE MODULAR tiene muchas ventajas importantes. Su diseño y funciones reflejan las características de eficiencia, flexibilidad y orientación al futuro. Su compartimena y bandeja de equipo se pueden abrir y reemplazar fácilmente sin herramientas, lo que simplifica enormemente el proceso de mantenimiento y mejora la operatividad y confiabilidad del equipo. El diseño del motor CONDUJO modular se puede ampliar de manera flexible de un módulo a seis módulos, lo que no solo satisface las necesidades de diferentes escenarios, sino que también mejora significativamente la rentabilidad y proporciona a los usuarios mayor flexibilidad y adaptabilidad.
El producto adopta un cuerpo de aluminio fundido a alta presión y está cubierto con una capa de polvo de poliéster resistente a la corrosión para garantizar la durabilidad y estabilidad del equipo en entornos hostiles. Su diseño de casquillo de ángulo ajustable admite la entrada lateral y la instalación en la parte sarribaerior de la columna, lo que mejora aún más la conveniencia y aplicabilidad de la instalación.

PRINCIPALES APLICACIONES

ROAD & HIGHWAY

PUENTES

URBAN & RESIDENTIAL AREAS

SQUARE & PEDESTRIAN AREAS

EESPECULACIÓNIFICACIONES TÉCNICAS

SPEC	M01	M02	M03	M04	M05	M06
Potencia	30-60w	60-120w	90-180w	120-240w	150-300w	180-360w
voltaje de entrada	100-277 V/50-60 Hz
Temperatura de color	3000-6500K
Índice de reproducción cromática	IRC > 70
Temperatura de funcionamiento	-40℃ ~ +50℃
Material de la carcasa	ADC12
Protección de ingreso	IP66
Fuerza de impacto	IK08
Protección contra sobretensiones	10KV/20KV
Diámetro de la espiga	60mm
Peso	6,0 kg	7,2 kilos	8,4 kg	9,5 kilos	10,8 kilos	12,2 kilos

DISEÑO EN DETALLES

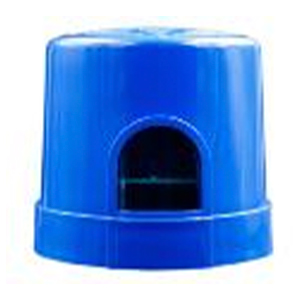

módulo led Módulo multiled opcional con eficiencia de luminaria hasta 160lm/w, larga vida útil 50000 horas.	Fotocontrol (opcional) Optional with NEMA socket & photocell/shorting cap.

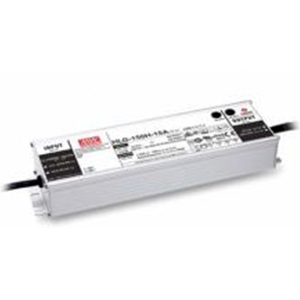

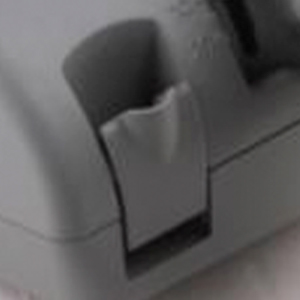

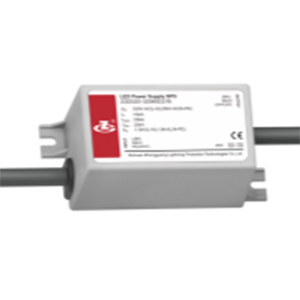

Unidad de fuente de alimentación Controlador CONDUJO de alto rendimiento. - Atenuación 0-10v bajo pedido - La marca del conductor puede elegir entre MOSO, Meanwell, Philips, Osram.	Hebillas Apertura del compartimento de engranajes sin herramientas, fácil de mantener.

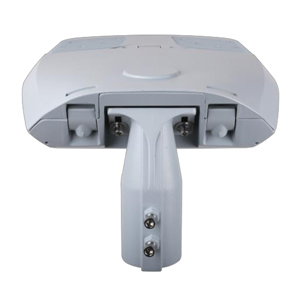

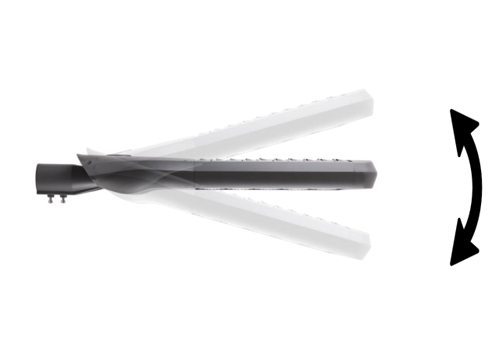

Espiga Amplio ángulo ajustable desde 0 ℃ ± 15 ℃ para entrada lateral y montaje superior.	Desconector de corriente Automatically of luminaire when gear compartment open and after close turn on, safety for workers when during maintenance.

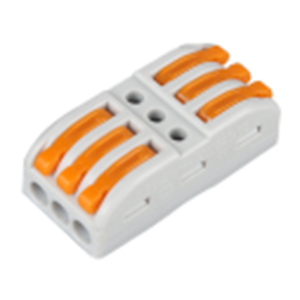

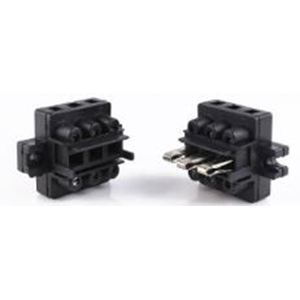

Conector Conector de enchufe rápido, sin herramientas, ahorra tiempo.	SPD Dispositivo de protección contra sobretensiones de 10 kv (20 kv opcional), protección más confiable para la unidad de fuente de alimentación LED.

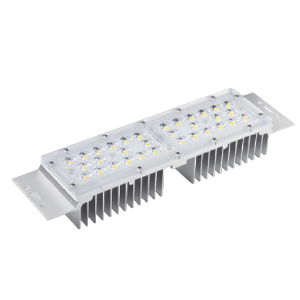

MÓDULO LED DISPONIBLE

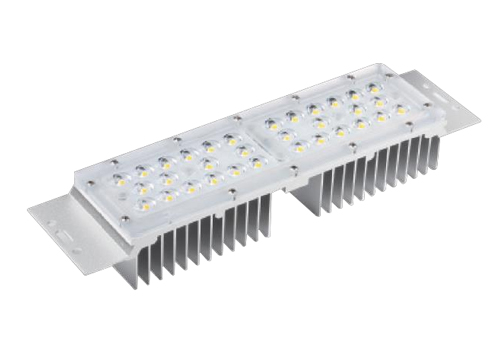

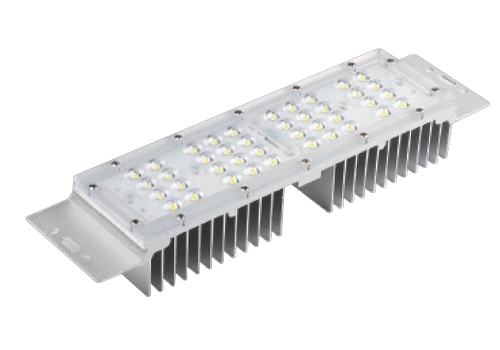

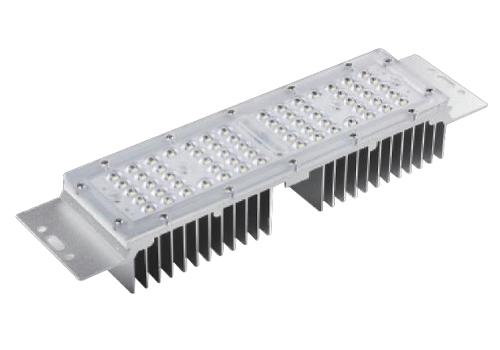

MÓDULO LED 5050 Cantidad de LED: 32 piezas Potencia: 50w	MÓDULO LED 3030 Cantidad de LED: 40 piezas Potencia: 30w

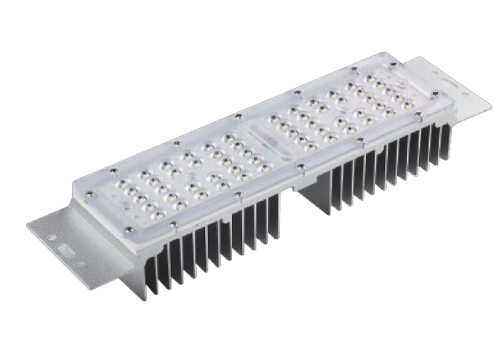

MÓDULO LED 3030 Cantidad de LED: 56 piezas Potencia: 50w	MÓDULO LED 3030 Cantidad de LED: 64 piezas Potencia: 60w

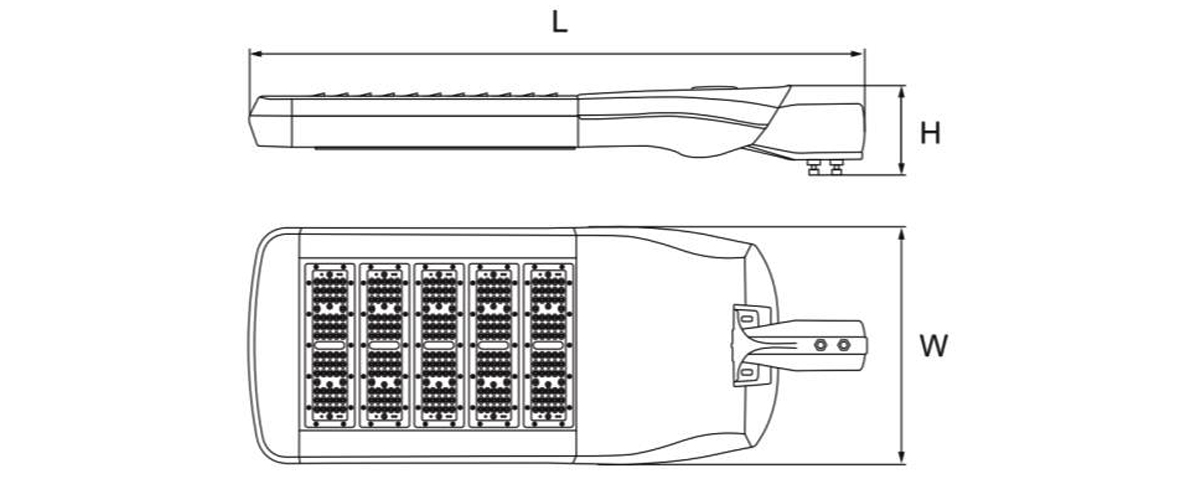

DIMENSIONES (mm)

INFORMACIÓN DEL PEDIDO

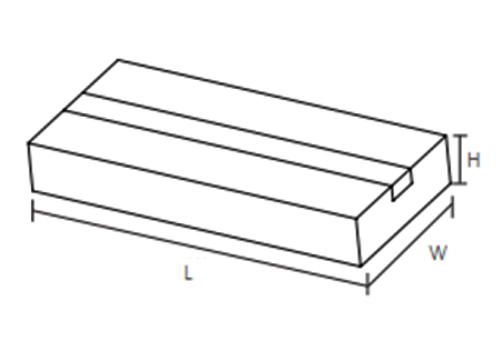

DATOS LOGÍSTICOS

INSTALACIÓN

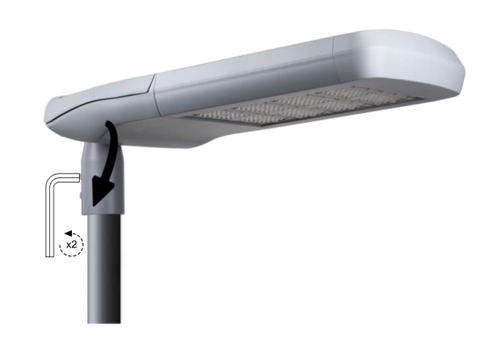

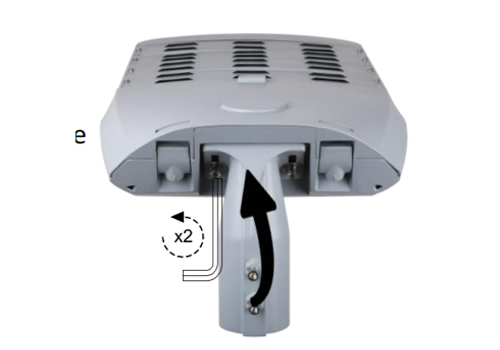

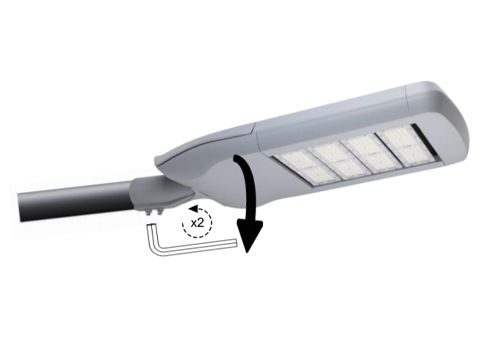

Apretar la luminaria al poste mediante llave allen.	Afloje los tornillos con una llave Allen y gire el ajuste de la espiga a la posición de entrada lateral.

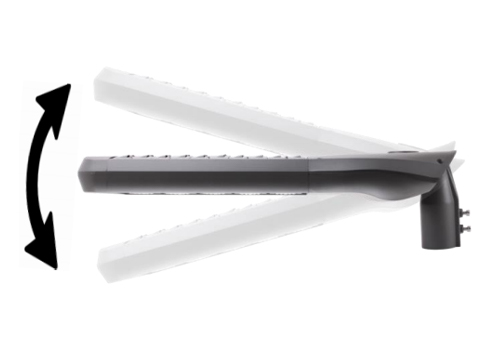

Sólo se necesitan herramientas de una mano para instalar la luminaria.	El ángulo de la espita se puede ajustar en -15°,-10°,0°,5°, 10°,15°.

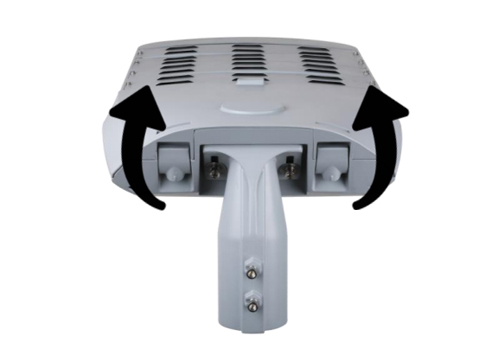

El ángulo de la espita se puede ajustar en -15°,-10°,0°,5°, 10°,15°.	Presione dos hebillas para abrir el compartimiento de equipo.

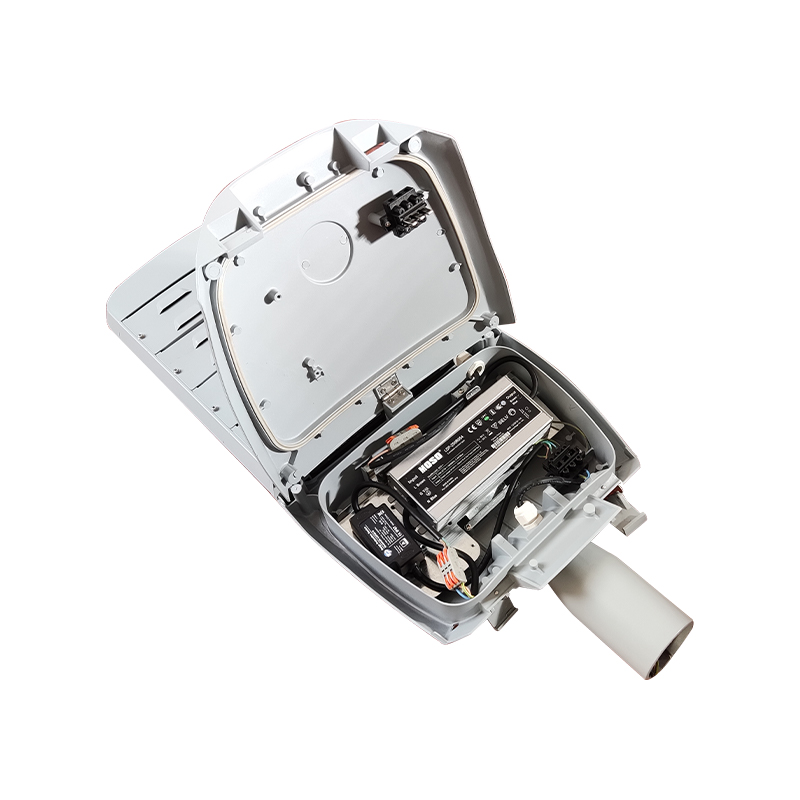

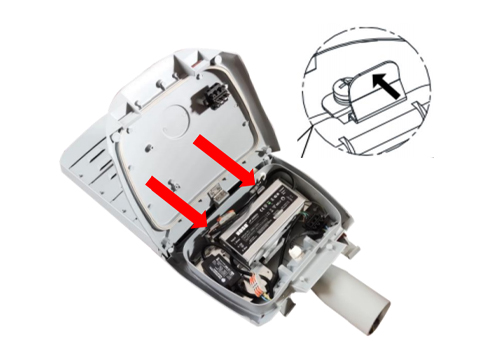

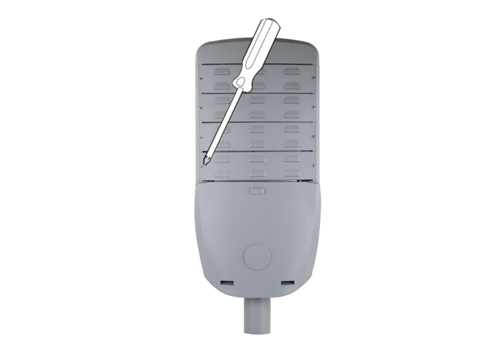

Coloque la cubierta del compartimiento de engranajes en la posición bloqueada, empuje los 2 clips por banda y saque la placa de engranajes, reemplace las piezas electrónicas defectuosas por unas nuevas y luego bloquee el compartimiento de engranajes.	Afloje la cubierta posterior y retírela, luego continúe aflojando los tornillos bloqueados en el perfil, retire el módulo LED defectuoso y reemplácelo por uno nuevo. Conecte y apriete cada parte paso a paso.
